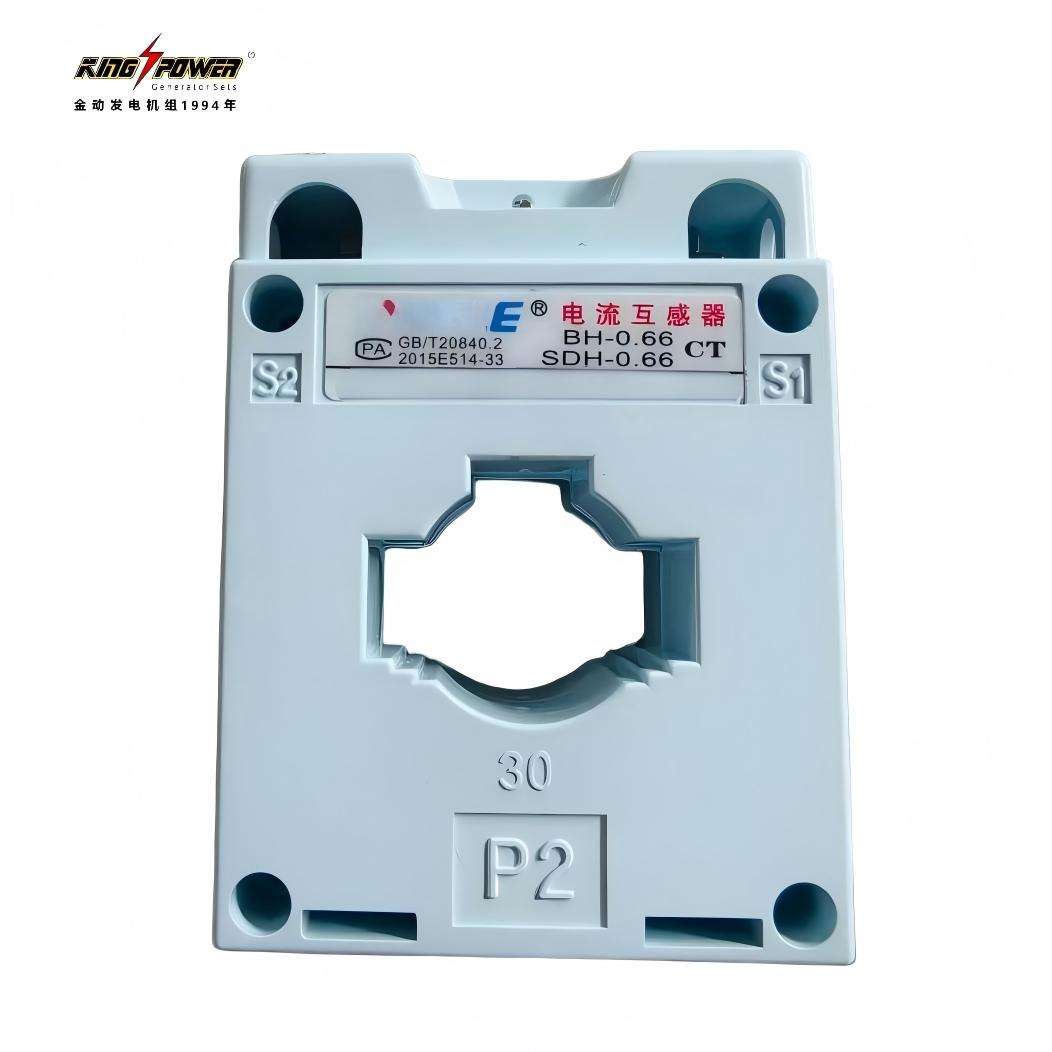

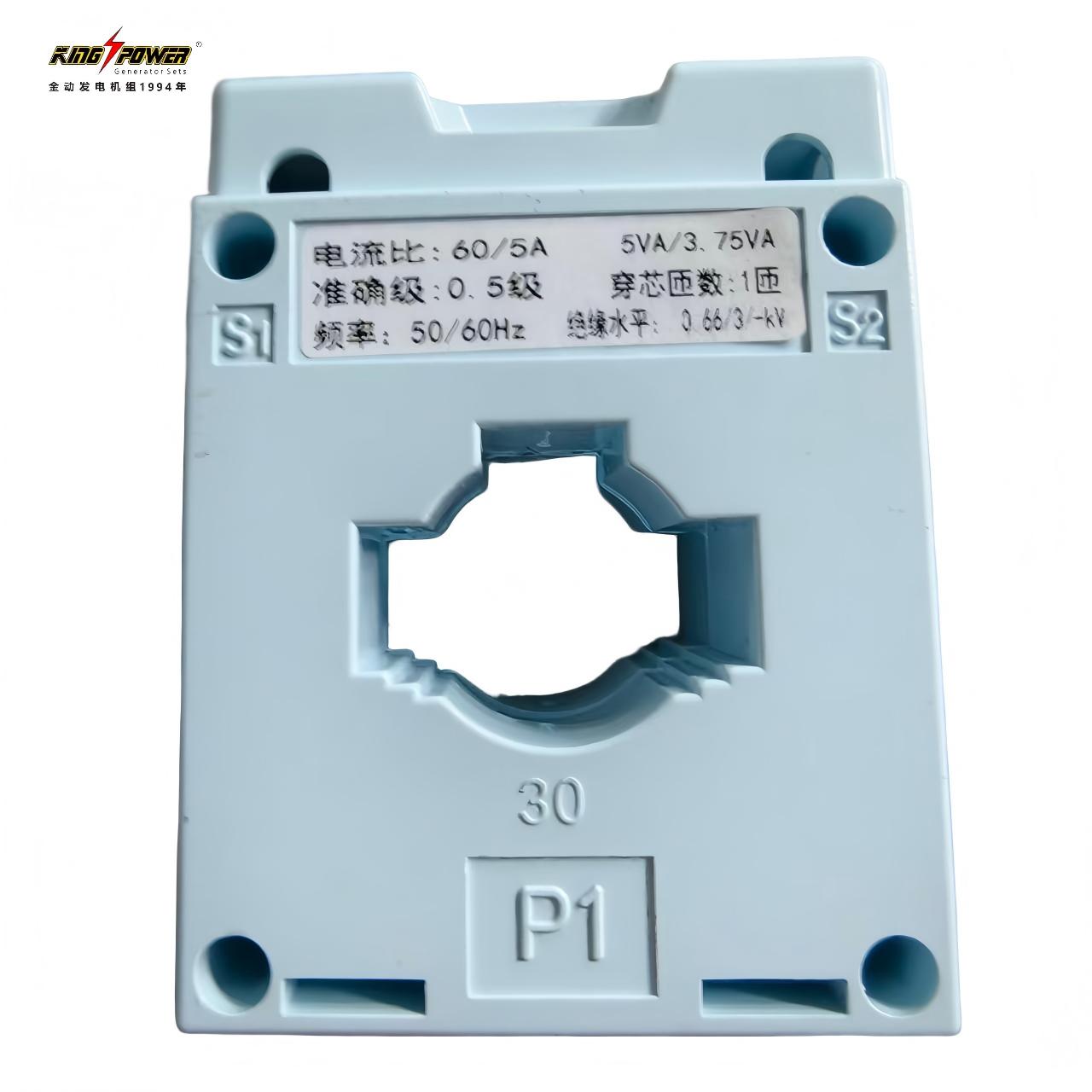

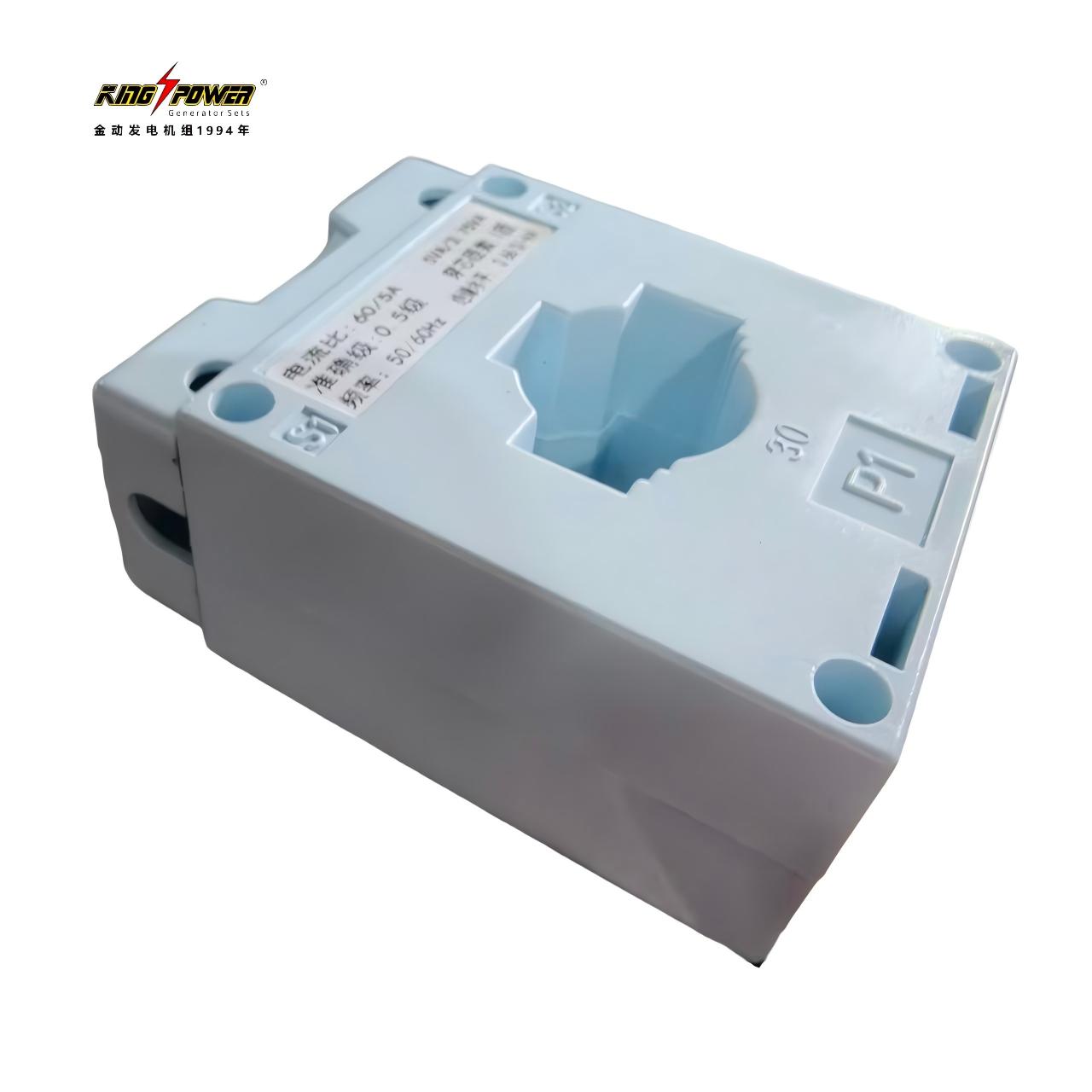

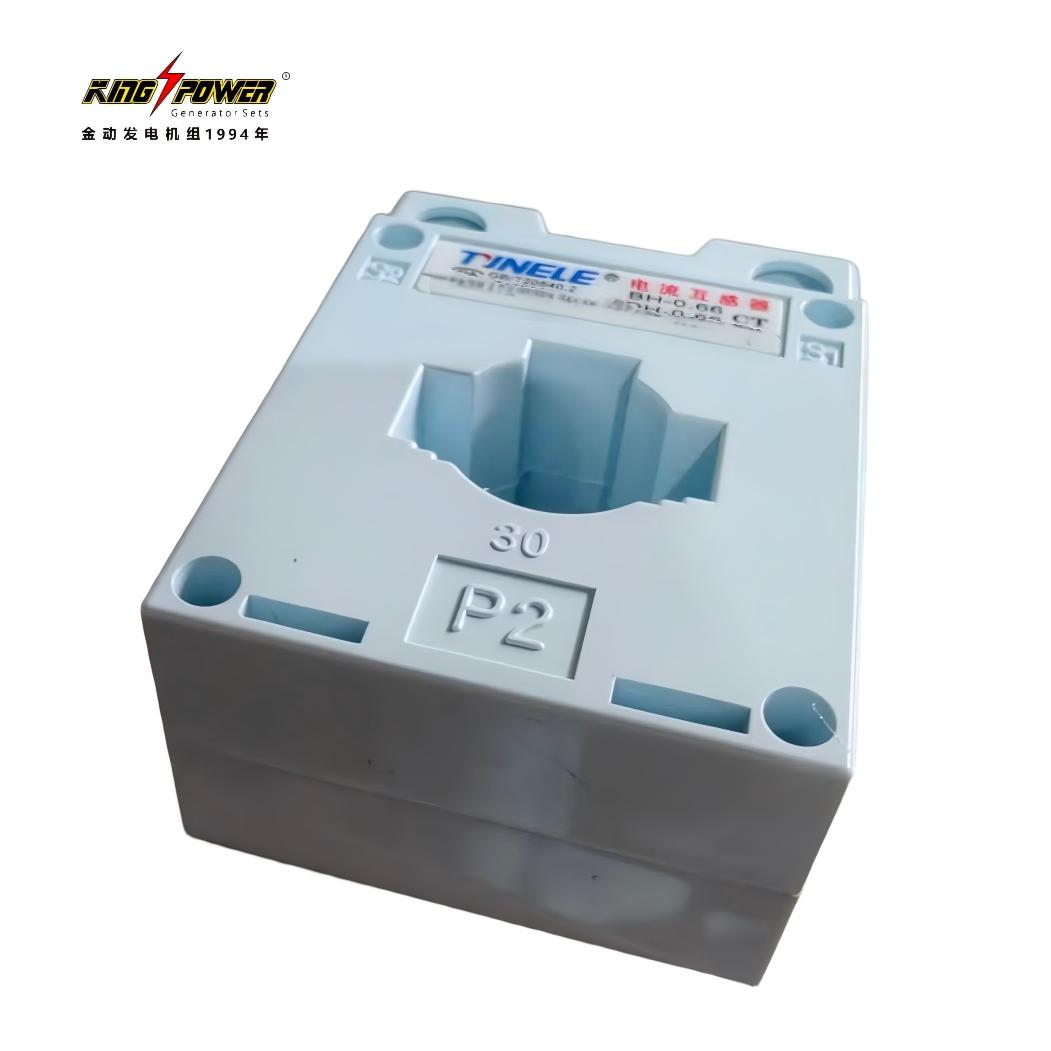

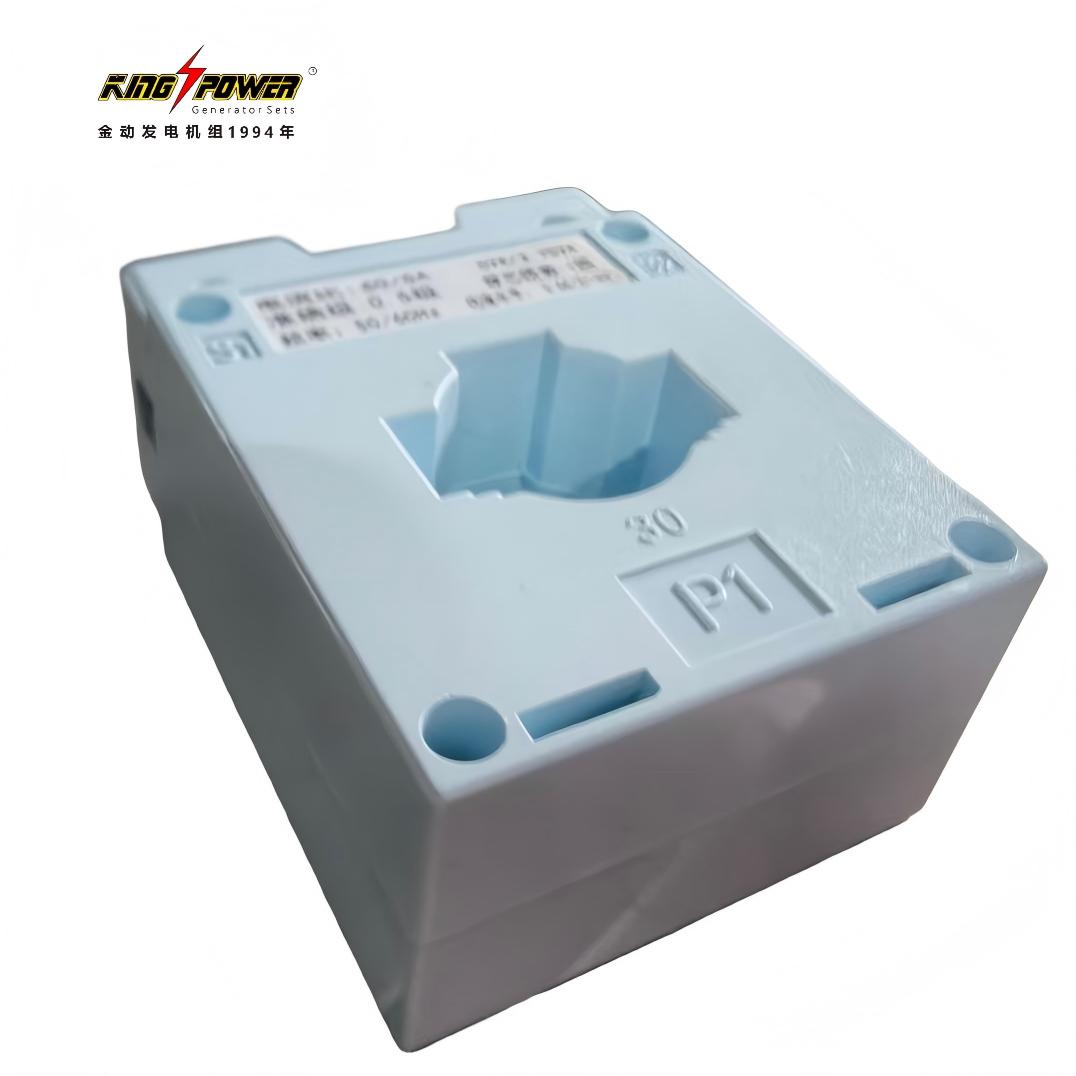

Трансформатор тока 60/5A, 5VA/3.75VA, класс точности 0,5 для мониторинга нагрузки генератора
Трансформатор тока 60/5A с классом точности 0,5 обеспечивает высокоточное измерение и надёжную защиту генераторного оборудования. Компактный, 1 виток, частота 50/60 Гц. Номинальная нагрузка 5VA/3.75VA гарантирует стабильную работу даже при пиковых нагрузках. Уровень изоляции 0.66/3/- кВ подтверждает безопасность в низковольтных сетях. Идеален для систем мониторинга, релейной защиты и распределения нагрузки при параллельной работе генераторов. Простой монтаж, долговечность и высокая точность делают эту модель оптимальным выбором для дизельных и газовых электростанций
Описание
маркер
Введение в трансформатор тока (ТТ)
Трансформатор тока (ТТ) — это измерительный трансформатор, используемый в электроэнергетике для безопасного измерения или мониторинга больших переменных токов. Он понижает высокие первичные токи до стандартизированного малого вторичного тока (обычно 5 А или 1 А) для счётчиков, реле и устройств управления, одновременно изолируя измерительное оборудование от цепей высокого напряжения.
Технические характеристики данного ТТ:
-
Коэффициент трансформации: 60/5 А – это означает, что первичный ток 60 А создаёт вторичный ток 5 А при номинальных условиях.
-
Номинальная нагрузка (мощность): 5 ВА / 3,75 ВА – максимальная нагрузка (в вольт-амперах), которую вторичная обмотка может питать при номинальном токе без превышения пределов погрешности.
-
Класс точности: 0,5 – подходит для точных коммерческих измерений и умеренной защиты, с максимальной угловой и токовой погрешностью ±0,5 %.
-
Частота: 50/60 Гц – совместим с обеими основными стандартными частотами сетей.
-
Число проходов (витков) первичной шины: 1 виток – первичный проводник проходит через окно ТТ один раз.
-
Уровень изоляции: 0,66/3/- кВ – рассчитан на рабочее напряжение системы 0,66 кВ и импульсное испытательное напряжение 3 кВ (класс низкого напряжения).
Принцип работы
ТТ работает на основе закона электромагнитной индукции Фарадея. Первичная обмотка (или однократный проход главного проводника) создаёт переменный магнитный поток в шихтованном магнитопроводе (сердечнике). Этот поток индуцирует пропорциональное переменное напряжение и ток во вторичной обмотке, которая подключена к нагрузке с низким полным сопротивлением (например, амперметр или реле). Поскольку ТТ включается последовательно в цепь, его вторичная обмотка никогда не должна размыкаться при протекании тока – иначе из-за коллапса магнитного потока возникают опасные импульсы высокого напряжения. Отношение первичного и вторичного токов обратно пропорционально числу витков (без учёта намагничивающего тока), поэтому при заданном коэффициенте 60 А первичного тока дают 5 А вторичного.
Применение в дизель-генераторных установках (ДГУ)
В дизельной или газовой генераторной установке данный ТТ обычно устанавливается на выходных шинах генератора или в цепях кабелей нагрузки. Его основные функции:
-
Контроль нагрузки: подача токовых сигналов на панельные амперметры и ваттметры, что позволяет оператору отслеживать фактическую выходную мощность генератора в реальном времени.
-
Релейная защита: подача тока на реле перегрузки, дифференциальной или токовой защиты от замыканий на землю для обнаружения неисправностей (короткие замыкания, утечки на корпус) и отключения автоматического выключателя, защищая обмотки генератора от термических и механических повреждений.
-
Распределение нагрузки: в системах параллельной работы нескольких генераторов ТТ обеспечивают обратную связь для автоматических регуляторов напряжения (AVR) и контроллеров частоты вращения, обеспечивая сбалансированное распределение активной и реактивной мощности между агрегатами.
-
Регистрация данных: подача сигналов в SCADA-системы или системы управления энергопотреблением для записи профилей нагрузки, планирования технического обслуживания и анализа топливной эффективности.
Благодаря классу точности 0,5 и коэффициенту 60/5 этот ТТ идеально подходит для точных измерений и селективной защиты в низковольтных генераторных установках средней мощности (например, 50–100 кВА). Его компактные размеры, малая нагрузка на вторичную цепь и надёжная изоляция делают его пригодным для установки в комплектных распределительных устройствах или панелях управления генератором. Правильный монтаж (закорачивание вторичных клемм при обслуживании и надёжное заземление вторичной обмотки) гарантирует надёжную и безопасную работу на протяжении всего срока службы генератора.
